Система машинного зрения для управления производством тротуарной плитки

Разработка системы машинного зрения и цифрового управления производством тротуарной плитки. 3D-камеры на конвейере автоматически учитывают каждую единицу продукции, фиксируют брак и передают данные в реальном времени на дашборд руководителя.

Клиент: ProControl

AIАвтоматизацияIoT

Задача

Как выглядит типичный день на заводе без ProControl

Конец смены. Бригадир достаёт тетрадь и записывает: «Линия 1 — 847 поддонов, брак — 12 штук». На другой смене другой бригадир пишет свои цифры. Они не совпадают. Кто прав — непонятно, потому что считали на глаз.

Это не исключение, а норма. На подавляющем большинстве заводов по производству тротуарной плитки учёт ведётся вручную — в тетрадях, на листочках, в лучшем случае в Excel. Данные появляются с задержкой в часы и дни. Руководитель видит картину производства в лучшем случае раз в неделю — и то в виде сводки, которую кто-то собрал вручную.

Последствия для бизнеса

~15%
потерь от неучтённого брака
3 дня
задержка обнаружения брака
0%
данных в реальном времени

Руководитель видит отчёты раз в неделю. К этому моменту бракованная плитка уже на складе, а может и у клиента. Возвраты, рекламации, потеря репутации — и всё из-за того, что о проблеме узнали слишком поздно.

Планирование — «на глаз»: одних позиций перепроизводство, других не хватает. Склад забит неликвидом, а популярные позиции в дефиците. Между сменами — постоянные споры: «это не наш брак, это предыдущая смена оставила». Без объективных данных установить истину невозможно.

Оператор заполняет формы вручную. Тратит на это 15–20 минут в конце смены. Данные субъективны — кто-то округляет, кто-то забывает, кто-то приписывает. Система контроля качества? Её просто нет — есть визуальный осмотр и надежда, что бригадир заметит дефект.

Ключевая проблема: 99% заводов тротуарной плитки работают вслепую. Данные появляются спустя часы или дни, а решения принимаются по ощущениям. Это не инженерная проблема — это управленческий тупик, из которого нельзя выйти без цифровизации.

Решение

Камеры + локальная обработка + облако

Над каждой производственной линией установлена 3D-камера. Она фиксирует каждую плитку на конвейере — автоматически, без участия оператора. Ни одна единица продукции не проходит мимо. Локальный модуль обработки (мини-компьютер в защитном корпусе) анализирует видеопоток в реальном времени: до 200 единиц продукции в минуту.

Камера не просто «видит» плитку — она измеряет геометрию, считает количество, фиксирует время прохождения. Всё это происходит без вмешательства человека, 24/7, на каждой линии.

Что видит система

1
Учёт каждой единицы. Система считает плитку автоматически — по линиям, сменам, операторам. Никаких тетрадей. Каждая единица продукции привязана к конкретной смене, линии и времени производства. Расхождения между сменами исключены — цифры объективны.
2
Фиксация брака. Всё, что оператор снимает с линии — автоматически фиксируется как брак. Система видит, когда и на какой линии произошёл сбой. Прозрачность между сменами полная — никаких «это не наш брак».
3

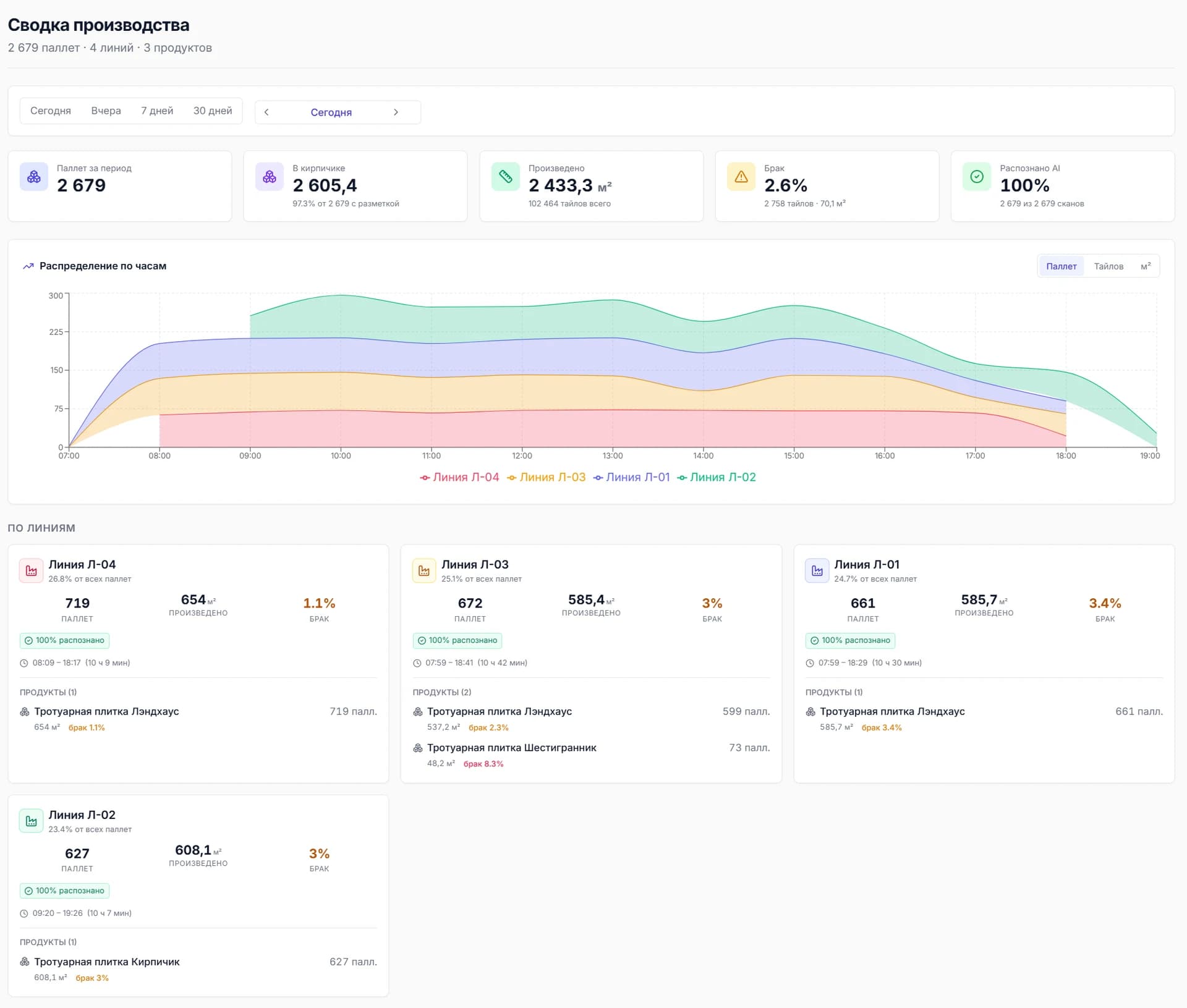

Дашборд руководителя. Данные на веб-панели обновляются каждые 5 секунд. Статистика по линиям, сменам, загрузке — в одном месте. Руководитель видит реальную картину завода не через неделю в Excel, а прямо сейчас, с телефона.
4

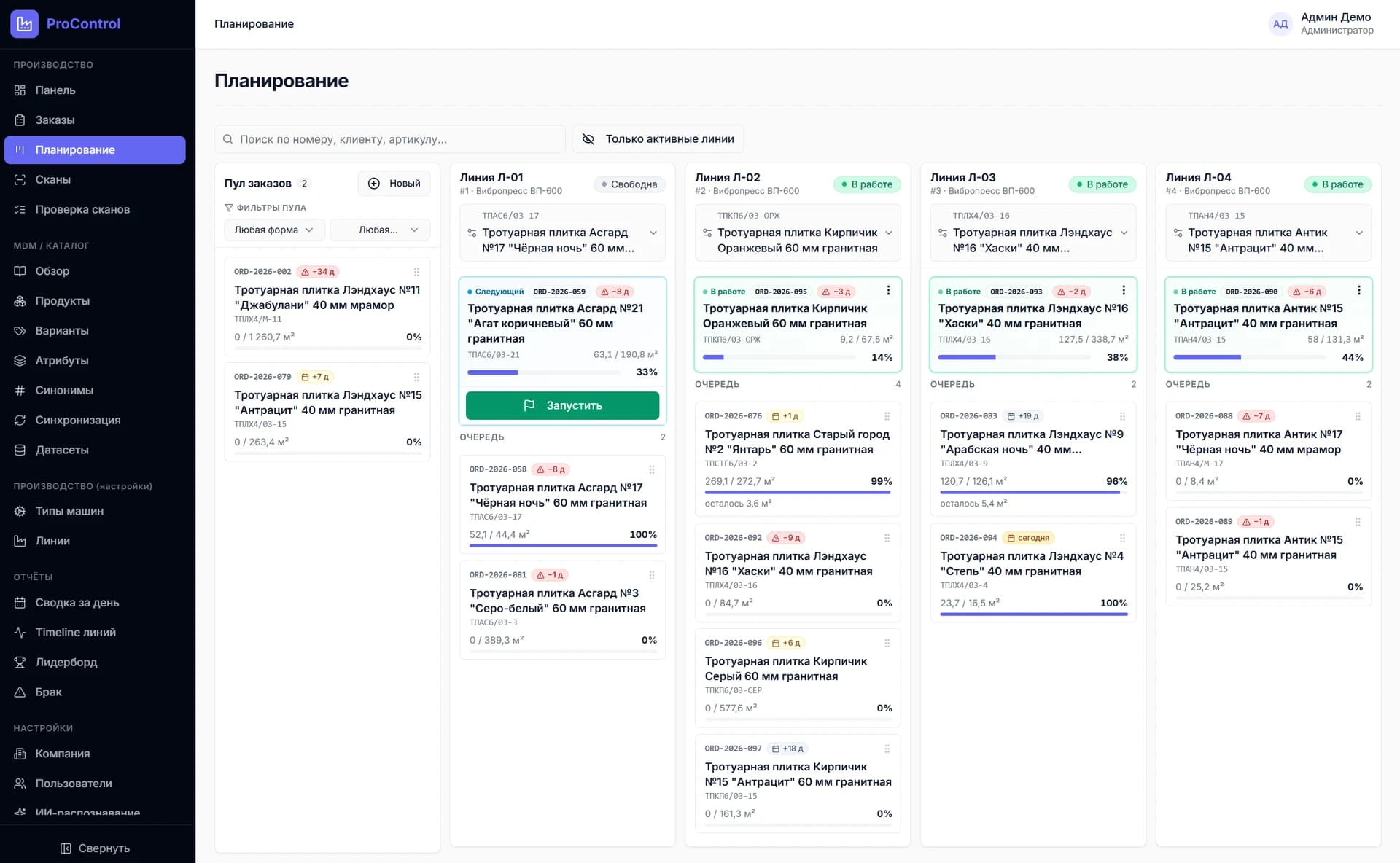

Планирование. Дневные, недельные и месячные планы с прогнозом загрузки. Система подсказывает — когда перепроизводство, когда дефицит. Склад перестаёт быть чёрным ящиком.
5
Интеграции. 1С, Bitrix24, ERP — через REST API. Данные о производстве автоматически попадают в учётную систему. Никакого двойного ввода, никаких расхождений между «что произвели» и «что в 1С».

Архитектура

3D-камеры на линии → локальный модуль обработки → облачный сервис → веб-панель руководителя. Всё работает автономно — даже при пропадании интернета локальный модуль продолжает считать и буферизирует данные. Когда связь восстанавливается — данные синхронизируются автоматически.

Локальный модуль — это промышленный мини-компьютер в защитном корпусе. Он выдерживает пыль, вибрацию и перепады температуры. Установка на одну линию занимает несколько часов, не требует остановки производства.

Что дальше

В разработке — MES-модуль: управление сменами, производственные задания, маршрутные карты, KPI и OEE. Следующий этап — AI-контроль качества: автоматическое распознавание сколов, трещин, недолива и расслоений с рекомендациями по настройке пресса. Система будет не только фиксировать брак, но и предсказывать его появление.

Результаты

99.8%

Точность учёта

Автоматический учёт каждой единицы продукции вместо ручных записей в тетрадь. Было ~85% при ручном подсчёте

Мгновенно

Обнаружение брака

Фиксация брака в момент снятия с линии вместо обнаружения через 1–3 дня на складе

100%

Данные в реальном времени

Полная прозрачность производства: статистика по линиям, сменам, операторам обновляется каждые 5 секунд

до 15%

Снижение потерь от брака

Сокращение потерь за счёт раннего обнаружения брака и прозрачного планирования производства

Подробный разбор

Ценность для каждого уровня

Для собственника

Прозрачность, предсказуемость, управляемость. Решения на основе данных, а не интуиции. Вы видите реальную картину завода — не через неделю в Excel, а прямо сейчас, с телефона. Сколько произвели, сколько списали, какая загрузка линий — всё в одном месте.

Собственник получает инструмент, который позволяет задавать правильные вопросы: почему на линии 3 брак выше, чем на линии 1? Почему вторая смена стабильно производит на 12% меньше? Раньше эти вопросы было некому задавать — данных просто не существовало.

Для руководителя производства

Уходят споры между сменами — все цифры в системе. Видна реальная нагрузка и производительность каждой линии. Брак фиксируется сразу, а не в конце месяца. Планирование перестаёт быть гаданием — система показывает реальные мощности и узкие места.

Руководитель производства может сравнивать эффективность линий, отслеживать тренды, видеть аномалии в реальном времени. Если на линии резко вырос брак — это видно сразу, а не через три дня, когда бракованная партия уже отгружена клиенту.

Для оператора

Никаких таблиц, блокнотов и ручного подсчёта. Система сама считает продукцию. Понятный отчёт по смене без приписок — и без обвинений от следующей смены. Оператор занимается своей работой, а не бумагами.

Почему это работает

ProControl решает фундаментальную проблему производственного учёта: разрыв между реальностью на линии и данными в системе. Когда информация собирается автоматически, в реальном времени, без участия человека — она объективна. На её основе можно принимать решения.

Система масштабируется: от одной линии до десятков. Каждая новая камера — это ещё один источник данных, который подключается к общему контуру за часы, а не за недели. Архитектура спроектирована так, чтобы расти вместе с заводом.

ProControl — это не просто счётчик плитки. Это цифровой контур производственной линии, который растёт вместе с вашим заводом. Сегодня — учёт и контроль. Завтра — предиктивная аналитика и AI-контроль качества.

Используемые технологии

Python3D VisionReactNode.jsPostgreSQLDockerREST APIMQTTIoT
